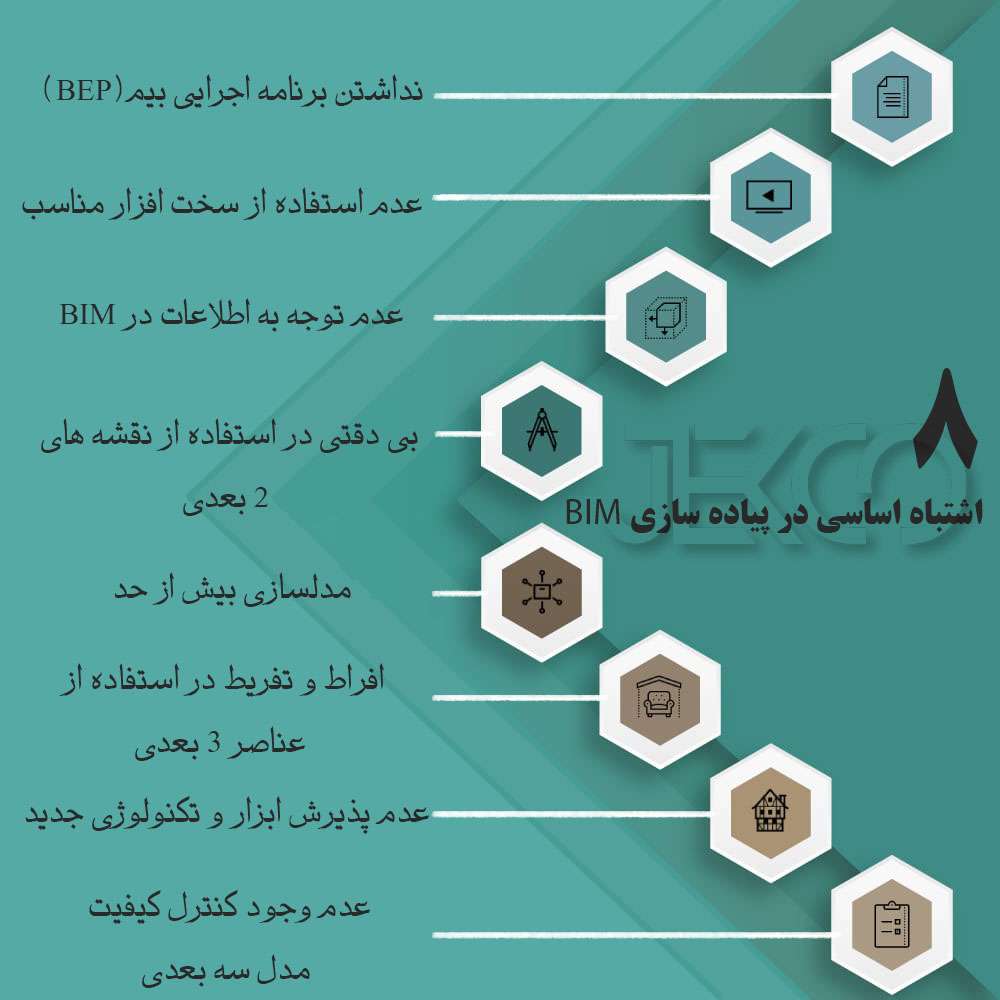

۸ اشتباه اساسی در پیاده سازی بیم (BIM) و راه های مقابله با آنها

BIM (مدلسازی اطلاعات ساخت) یک فرایند مبتنی بر مدل سه بعدی هوشمند است که افراد حرفه ای مانند معماران ، مهندسان و پیمانکاران را قادر می سازد تا ساختمان ها و زیرساخت ها را با کارآیی بیشتری طراحی، اجرا و مدیریت کنند. هر مدلساز تازه کار بیم (BIM) دوست دارد از اشتباهات رایج در اجرای BIM و نحوه مقابله با آنها مطلع شود.

به اشتراک گذاری و مبادله اطلاعات، بخشی جدایی ناپذیر از فرآیند BIM است. مهم این است که درک کنیم فقط در صورتی می توانیم مزایای BIM را بدست آوریم که اطلاعات به مدل وارد شود و اشتراک گذاری با هدف به حداقل رساندن خطاها و به حداکثر رساندن دقت انجام شود. در این مقاله، به اشتباهات رایج در BIM و روش غلبه بر آنها خواهیم پرداخت.

۱. نداشتن برنامه اجرایی BIM

یکی از رایج ترین اشتباهات در BIM اعتقاد به این موضوع است که برنامه اجرایی BIM فقط در پروژه های بزرگ کاربرد دارد. کلید یک BEP خوب، سادگی آن است. برخی از BEP ها آنقدر بیش از حد پیچیده هستند که پیاده سازی آنها غیرممکن شده و به فراموشی سپرده می شوند. برنامه اجرایی BIM باید شامل قوانین لازم برای همکاری و تبادل اطلاعات باشد.

در سطح اولیه، BEP ممکن است حاوی وارد زیر باشد:

• اهداف BIM
• فرایند اجرا: تخصیص وظیفه و ساختار آن
• پروتکل تبادل اطلاعات
• تعریف نیاز به زیرساخت

BEP این امکان را برای شما فراهم می کند تا نقش ها ، انتظارات و نیازهای فرآیند ساخت را تنظیم کنید که باعث کاهش مشکلات و هزینه زیادی می شود. شما می دانید چه کسی مسئول چه چیزی است و از کدام ابزار و فناوری استفاده می شود.

۲. عدم استفاده از سخت افزار مناسب

مطمئناً به قدرتمندترین و پیشرفته ترین سیستم نیاز نیست. فقط با توجه به نرم افزار مورد استفاده و نیاز پروژه، به ابزار و فناوری مناسب نیاز می باشد.

عملکرد و سرعت سیستم شما مستقیماً توسط عوامل زیر تحت تأثیر قرار خواهد گرفت:

• سرعت پردازنده
• تعداد هسته ها
• اندازه حافظه سیستم
• نوع و اندازه هارد دیسک
• کارت گرافیک

یکی از رایج ترین اشتباهات در BIM در ابتدا ، انتخاب کارت گرافیک است. بیشتر کارتهای گرافیک برای اهداف بازی طراحی شده اند و نه برای نرم افزارهای BIM. برای تهیه کارت گرافیک باید مطمین شد که کارت گرافیک مد نظر با نرم افزارهای BIM همخوانی داشته باشد و لزوماً یک کارت گرافیک گران قیمت مناسب نیست .

پردازنده و تعداد هسته به نرم افزار مورد استفاده بستگی دارد. Revit یک برنامه تک رشته ای است که بیشتر اوقات فقط به ۱ هسته پردازنده نیاز دارد و برای کاراهای فرعی از هسته های باقیمانده استفاده می کند. در حالی که ArchiCAD از تمام هسته ها برای به روزرسانی مدل در پس زمینه استفاده می کند.

در اینجا می توانید سیستم مورد نیاز برای مدلسازی با نرم افزار REVIT را مشاهده کنید.

۳. عدم توجه به اطلاعات در BIM

اطلاعات یکی از جنبه های بسیار با ارزش BIM است. BIM اطلاعات مهم مانند برآورد هزینه ، متره مواد و مصالح ، زمانبندی پروژه ، برنامه تعمیر و نگهداری و غیره را برای همه افراد درگیر در پروژه فراهم می کند. اطلاعات ارائه شده در مدل باید دقیق و بدون هیچ گونه سوء تعبیری باشد. عناصر و تجهیزات مکانیکی و الکتریکی در یک مدل باید با تمام خصوصیات فیزیکی و غیر فیزیکی آن مدل شده و جداول متره و برنامه تعمیر و نگهداری این تجهیرات نیز باید در مدل موجود باشد.

اطلاعات دقیق مدل BIM، بیانگر ارزش عملی آن است که توان کاهش چشمگیر هزینه های تمام شده پروژه را دارد و به همین دلیل کارفرمایان مایل به پرداخت هزینه آن هستند. سطح توسعه با توجه به نیاز کارفرما از پروژه ای به پروژه دیگر متفاوت است. در Jekco ما خدماتی از LOD-100 تا LOD-500 ارائه می دهیم.

۴. بی دقتی در استفاده از نقشه های ۲ بعدی

به طور کلی، از فایل های ۲ بعدی با پسوندهای زیر در مدلسازی استفاده می شود:

• DWG
• PDF
• تصاویر

قبل از شروع مدلسازی حتما باید از درست و کامل بودن نقشه های ۲ بعدی اطمینان حاصل شود. یکی از رایج ترین اشتباهات در مدلسازی عدم دقت کافی به مدارک ۲ بعدی است که باعث اتلاف وقت و انرژی و دوباره کاری می شود .

نحوه مقابله با آن:

• مشخصات را همیشه بررسی کنید: ابعاد کلی پرونده ، ویژگی ها و اطلاعات
• سازگاری با محتوای فایل موجود را بررسی کنید.

۵. مدلسازی بیش از حد

در دو حالت امکان این اشتباه وجود دارد که مدلسازی بیش از حد انجام شود:

• وجود عناصر بیش از حد در پروژه
• جزئیات غیر ضروری

باید از مدلسازی عناصری مانند آجیل روی میز که حتی در نقشه ها قابل مشاهده نیست، خودداری شود. این یکی از رایج ترین اشتباهات در مدلسازی BIM است ، خصوصاً در مورد مدلسازهای تازه کار. ممکن است وسوسه شوید که از فایل هایی که در وب سایت سازنده به راحتی در دسترس است استفاده کنید. اما فایل های شرکت های تجاری معمولا حاوی جزئیات غیرضروری است که نیازی به آنها نیست. بعلاوه اینکه به میزان قابل توجهی پیچیدگی مدل شما را افزایش می دهد و در نهایت باعث افت سرعت سیستم و اتلاف وقت و انرژی می شود.

۶. افراط و تفریط در استفاده از عناصر ۳ بعدی

حفظ تعادل بین استفاده از مقدار مناسب عناصر سه بعدی مانند فمیلی های Revit یا objects تعبیه شده در ArchiCAD بسیار حیاتی است. ۲ حالت وجود دارد:

• افراط در استفاده از عناصر ۳ بعدی
• تفریط در استفاده از عناصر ۳ بعدی

استفاده بیش از حد از عناصر سه بعدی به شدت فایل را سنگین کرده و پردازش اطلاعات و… به شدت زمانبر می شود. متاسفانه در بسیاری از فایل های سه بعدی شده برای BIM شاهد این اشتباه هستیم.

گاهی اوقات در پروژه ها مشاهده می شود به منظور سبکی فایل فرد مدلساز دچار تفریط در استفاده از عناصر ۳ بعدی شده و اطلاعات خواسته شده توسط کارفرما در مدل لحاظ نمی شود.

۷. عدم تطابق ابزار جدید و مهارت های قدیمی

مانند همه چیز در اطراف ما ، فناوری و نرم افزارهای BIM به طور مداوم در حال تکامل و تغییر شکل هستند. یکی از اشتباهات رایج در BIM ، از یادبردن نرم افزار نیست، عدم یادگیری ویژگی های به روز شده و جدید نرم افزارهاست. تجربه و تخصص شما در نسخه قدیمی ممکن است برای استفاده و بکارگیری نسخه های جدید کافی نباشد.

یک عامل کلیدی مهم که حتی بسیاری از مدلسازان باتجربه BIM آن را نادیده می گیرند، ضرورت تغییر در نحوه استفاده از نرم افزار است. اگر از آخرین نسخه استفاده می کنید و هنوز روشی که در چند سال گذشته از آن استفاده می کردید، استفاده می کنید شما فقط پول خود را برای فناوری جدید هدر داده اید. باید با به روزرسانی فناوری، مهارت های خود را ارتقا دهید.

۸. عدم وجود کنترل کیفیت مدل سه بعدی

هر پروژه خطوط قرمز مختص به خود را دارا می باشد که باید رعایت شود. کنترل کیفیت فایل مدل شده این امکان را فراهم می کند تا فایل دائماً ممیزی شده و مشکلات مشخص و رفع شوند. بدون کنترل دائم کیفیت فایل، مشکلات بسیار ریز به مرور جمع شده و ممکن است زمانی تیم مدلسازی متوجه این مشکلات شود که هزینه، انرژی و زمان زیادی برای رفع آن لازم است. بررسی کیفیت نه تنها  مدل شما را بهبود می بخشد بلکه باعث ایجاد دقت و یکپارچه سازی بیشتر می شود.

شرکت های برای پیاده سازی بیم باید به یک سطح بلوغ رسیده باشند; چه از نظر تجهیزاتی و زیر ساخت و هم از نظر علم و به روز بودن کارمندان. با مطالعه و رعایت اصول می توان بدون اشتباه و با صرف کمترین هزینه بیم را در شرکت پیاده سازی کرده و از مزایای آن بهره مند شد. در غیر این صورت مشکلات و اشتبهات ایجاد شده می توانند به قدری بزرگ باشند که از نظر اقتصادی پیاده سازی بیم توجیه اقتصادی خود را از دست بدهد. در این مقاله در مورد ۸ اشتباه رایج در پیاده سازی بیم (BIM) و روش مقابله با آن صحبت شد.
