FormIt
Autodesk FormIt یک نرم افزار جدید است که به طور بالقوه می تواند ارزش زیادی را ارائه دهد. این نرم افزار می تواند به طراحان اجازه دهد :
- – فرم ها و احجام ساختمانی ایجاد کنند
- – هندسه را به صورت یکپارچه وارد Revit کنند
- – یک مدل Revit را برای بررسی چندین کانسپ و طرح به FormIt وارد کنند
- – برخی از گزینه های طراحی را بدون ترس از خراب شدن مدل Revit، به سرعت مطالعه کنند.
فرمیت به ۲ شکل دانلودی و تحت وب قابل استفاده می باشد. این نرم افزار از یک سرویس نقشه برداری استفاده می کند و وارد کردن تصاویر ماهواره ای از سایت و برخی توپوگرافی ها را آسان می کند.
FormIt و Sketchup
نقاط قوت SketchUp مربوط به سرعت و سهولت استفاده از دیجیتالی شدن ایده ها در ابتدای پروژه است. Autodesk هیچ مشکلی برای تسلط بر بازار در مراحل پیشرفته تر کار ساخت و ساز نداشته است، اما نرم افزاری برای مراحل اولیه طراحی پروژه نداشته است. با تشخیص این واقعیت، Autodesk یک نرم افزار جدید ایجاد کرد: FormIt.
FormIt چندین سال است که وجود دارد، اما به روزرسانی های اخیر و افزایش بازاریابی در پاییز سال ۲۰۱۶ باعث می شود که ارزش بررسی مجدد داشته باشد، به ویژه در مقایسه با SketchUp، رقیب اصلی آن.
سازندگان FormIt ابزارهای مدل سازی آن را “آشنا و در عین حال قدرتمند” توصیف می کنند.
توبیاس هاتورن، طراح UX و مالک این محصول در Autodesk، می گوید:
“هر پروژه ای با یک طرح شروع می شود. هدف FormIt این است که فاصله بین مداد و پیکسل را پر کند و به معماران این امکان را می دهد تا ایده های خود را در سه بعد درست در ابتدای فرآیند ساخت وساز، ترسیم کنند.”
البته، این بسیار شبیه SketchUp است و این دقیقاً نکته ایست که Autodesk به دنبال آن است:
“پوشش ۱۰۰ درصدی فرآیندی طراحی تا اجرا با نرم افزارهای اتودسک”
از نظر ظاهری، این دو برنامه دارای کنترل ها و زیبایی شناسی بسیار مشابهی هستند. این برنامه ها مربوط به فرایند خلاقیت و کانسپت اولیه هستند، نه طرح نهایی.
تفاوت FormIt و SketchUp
در یک کلمه می توان این تفاوت را توصیف کرد: ادغام.
از ابتدا، FormIt از یک جریان کار مدل سازی اطلاعات ساختمان (BIM) پشتیبانی می کند، با توانایی وارد کردن مدل ها و داده های مرتبط به صورت یکپارچه به Revit برای توسعه بیشتر.
با توجه به اینکه Revit توسط اکثریت قریب به اتفاق معماران برای ایجاد نقشه های آماده ساخت و ساز با همکاری مهندسان استفاده می شود، این یک مزیت مهم است. علاوه بر این، مدل های FormIt را می توان با سایر محصولات Autodesk مانند Insight 360 جفت کرد تا به سرعت داده های انرژی را از مدل های ساده تولید کند. ابزارهای خاصی در رابطه با عملکرد ساختمان وجود دارد که در استفاده از SketchUp در دسترس نیستند.

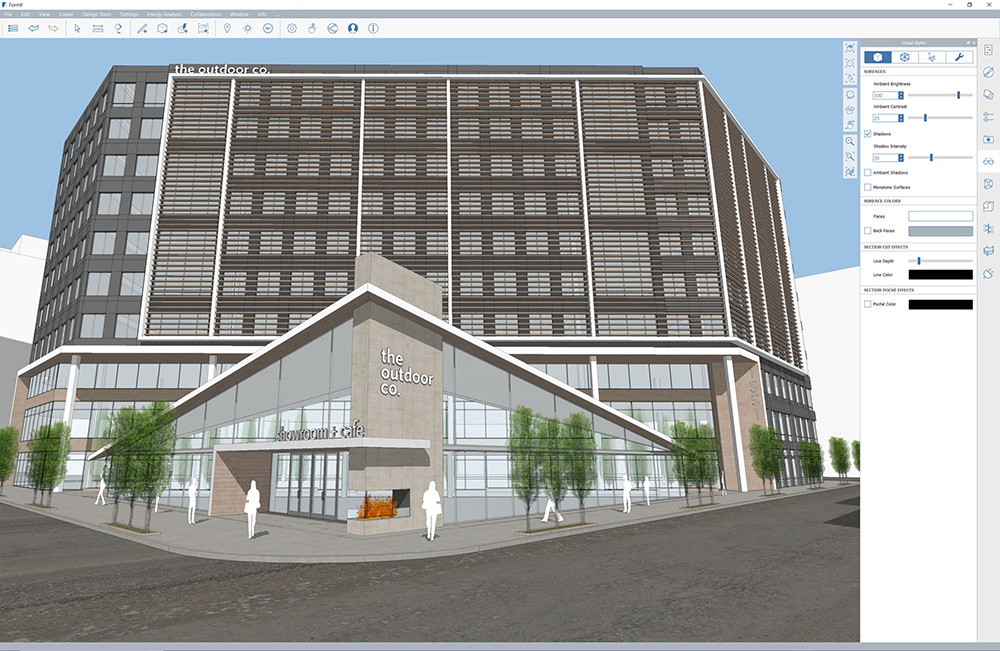

محیط نرم افزار فرمیت

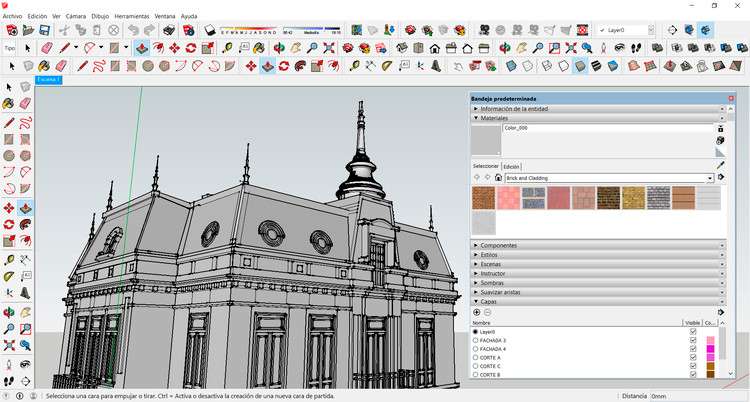

محیط نرم افزار اسکچاپ
با وجود فرمیت آیا اسکچاپ حذف می شود؟
آیا سازندگان SketchUp باید نگران باشند که دوران پادشاهی آنها به عنوان یکی از ابزارهای اصلی طرح اولیه به پایان می رسد؟
احتمالاً نه، به چند دلیل:
- پایگاه کاربری SketchUp، ساده و گسترده است. جان باکوس، مدیر محصول بخش معماری و طراحی Trimble، تخمین می زند که سالانه حدود ۳۵ میلیون نفر از این نرم افزار استفاده می کنند و افراد معمولا به سختی پس از یادگیری یک نرم افزار آن را کنار گذاشته و به سراغ نرم افزار مشابه می روند و تعداد بسیار زیادی از افزاد باید FormIt را ترجیح دهند تا این عدد کاهش پیدا کند.
- هر نسخه جدید SketchUp در نوع خود نوآورانه است و کتابخانه افزونه های منبع باز آن انعطاف پذیری متفاوتی را به ارمغان می آورد که هیچ شرکت دیگری هرگز احتمالاً آن را تکرار نمی کند.
FormIt برای شرکتهای معماری که از قبل با Revit و بقیه ابزارهای BIM Autodesk آشنا هستند، به شدت لازم است. با این اوصاف، نرم افزار SketchUp همیشه به دلایل زیر دارای مخاطب خواهد بود :
- وفاداری مشتری
- مارک تجاری درخشان
- دسترسی باورنکردنی
جان باکوس SketchUp را “مدل سازی سه بعدی برای همه” توصیف کرد. ممکن است چند سالی طول بکشد تا Autodesk بتواند با چنین برنامه ی محبوبی مقابله کند.
FormIt و Revit
مدلسازی احجام مفهومی در فرمیت
- – اشیاء Formit تبدیل به Revit Mass Families می شوند که از Wall by Face، Curtain System by Face و Roof by Face پشتیبانی می کنند.
- – سطوح FormIt به سطح Revit تبدیل می شوند و از Mass Floors ، Floor by Face و Floor Plan view پشتیبانی می کنند.
- – متریال مدلهای FormIt وارد شده به Revit به متریال های رویت تبدیل شده و بصورت دست نخورده وارد می شوند.
مدلسازی مفهومی با محتوای Revit در فرمیت
- – گروه ها در فرمیت را می توان به Revit Families با دسته های مختلف مانند Generic ،Furniture ،Specialty Equipment و … تبدیل کرد.
- – مدل های فرمیت را می توان به Revit Family وارد کرد بنابراین می توان فایل فمیلی (RFA) حجم مدل شده با FormIt را برای انتقال به پروژه های دیگر استفاده نمود.
- – Revit Families را می توان به عنوان FormIt Groups خروجی گرفت، و سپس در آینده دوباره به فمیلی اصلی رویت تبدیل نمود.
تکرار بین پروژه های فرمیت و رویت
- – وقتی فرمیت را به Revit وارد می کنید ، اشیاء فرمیت در قالب عناصر Revit اصلی ظاهر می شوند.
- – دستور Import FormIt to Revit مدل های فرمیت را به پروژه Revit موجود اضافه می کند، بنابراین قایلیت بروزرسانی دارد.
- – نقطه Origin در فرمیت و نقطه Origin در Revit برای قرار دادن مطمئن اشیاء وارد شده فرمیت یکسان هستند.
- – نام گروه در فرمیت در Revit Import برای استفاده از فیلترها حفظ می شود.
تکرار بین فمیلی رویت و فرمیت
- – Revit System Families را می توان با استفاده از فرمت خروجی SAT به FormIt وارد کرد.
- – Revit Families را می توان به عنوان FormIt Groups وارد کرد و سپس در آینده، به طور خودکار به فمیلی اصلی Revit تبدیل نمود.
FormIt در Windows
با FormIt Pro، می توان به FormIt for Windows دسترسی داشت. فرمیت در ویندوز دارای مزایای زیر است :
- – کار کردن با مدلهای پیچیده تر و بزرگتر
- – استفاده از Dynamo برای ایجاد هندسه
- – دسترسی به ابزارهای قدرتمندتر و گزینه های بیشتر و حرفه ای تر
- – وارد کردن فایلهایی مانند مدلهای DWG ، SKP و SAT بطور اصلی
- – سفارشی سازی نوار ابزار ، پالت ها و میانبرها
- – پشتیبانی از دستگاه های لمسی ویندوز برای حرکت و مدل سازی با انگشت یا قلم
- – ایجاد جلسه ی آنلاین و دعوت افراد و اعضا برای بررسی مدل و طرح
- – امکان شرکت در جلسه با موبایل و سیستم
- – امکان اشتراک گذاری صفحات دسکتاپ در طول جلسه
- – امکان چت در جلسات
- – تجزیه و تحلیل مدل های اولیه طراحی با موتور تجزیه و تحلیل Green Building Studio
- – امکان مقایسه حالات مختلف در تحلیل انرژی
- – محلاسبه میزان تاثیر تابش ها در مصرف انرژی
- – به اشتراک گذاری نتایج تجزیه و تحلیل انرژی با مشتریان و ذینفعان
- – انتخاب متریال از بین صدها متریال
- – امکان دسته بندی، جستجو، تغییر نام و نمایش متریال های مختلف
- – امکان تغییر پارامترهایی مانند شفافیت و … در متریال ها
- – دسترسی به کتابخانه متریال ها از ویندوز و iPad
در این مقاله به :
- – معرفی فرمیت
- – تفاوت آن با اسکچاپ
- – ارتباط قوی آن با رویت
- – دلایل برتری نسبت به اسکچاپ در حوزه بیم
پرداخته شد.
