Infraworks
Autodesk InfraWorks نرم افزاری است که از فرایندهای BIM متصل پشتیبانی می کند تا طراحان و مهندسان عمران بتوانند زیرساخت های عمرانی را در چارچوب دنیای واقعی برنامه ریزی و طراحی کنند.
همچنین InfraWorks نرم افزاری برای طراحی مفهومی که به معماران، مهندسین و متخصصان ساخت و ساز اجازه می دهد تا مفاهیم طراحی زیرساخت را در چارچوب محیط ساخته شده و طبیعی مدلسازی و تجزیه و تحلیل کرده و سرعت پروژه را بهبود بخشند.
در این نرم افزار می توان در فضا یا بستر گوگل مپ شروع به مدلسازی عناصر زیر ساختی مانند جاده و … نموده و آن عناصر را بررسی و مطالعه نمود. اینفراورک با نرم افزارهای Civil3D، Revit و Recap Pro ارتباط تنگاتنگی دارد.
مزیت های استفاده از InfraWorks
با استفاده از InfraWorks، متخصصان ساخت و ساز می توانند با خیال راحت طراحی را در چارچوب محیط پروژه انجام داده و همکاری بین اعضای تیم را تقویت کنند. نتیجه ی تقویت همکاری اعضای نیم، منجر به بهبود تصمیم گیری در طراحی و صرفه جویی در زمان و هزینه می شود.
مزایای استفاده از InfraWorks :
- – جمع آوری حجم زیادی از داده ها برای ایجاد یک مدل زمینه غنی
- – یکپارچه سازی طراحی با داده های GIS فضایی
- – مدل سازی شرایط موجود که نمایانگر محیط ساخته شده و طبیعی است
- – استفاده از ویژگی های بصری برای بررسی پروژه
- – استفاده از شبیه سازی ترافیک و … برای بررسی نقاط بحرانی پروژه
- – شناسایی فرصت ها ، خطرات و چالش ها در طول چرخه عمر پروژه
- – کاوش روش های طراحی مختلف در محیطی واقعی
- – اتخاذ تصمیمات آگاهانه بر اساس مدلهای هوشمند

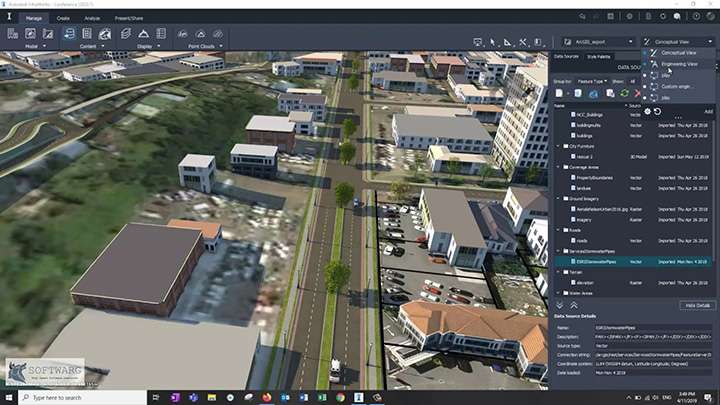

محیط نرم افزار اینفراورک
اینفراورک و Civil3D
آیا Infraworks جایگزین Civil 3D می شود یا هدف کاملاً متفاوتی دارد؟
این سؤال خوبی است و هنوز هیچ پاسخ دقیقی ندارد. هر دوی این برنامه ها در مورد استفاده از مدل های سه بعدی صحبت می کنند، اما یک مدل در Infraworks کاملاً متفاوت از مدل در Civil 3D است.
همه روزهای اولیه Infraworks را به یاد دارند که در آن فقط امکان مدلسازی یک سری مدل های کارتونی وجود داشت که برای نمایش اولیه یک منطقه به اندازه کافی خوب بود.

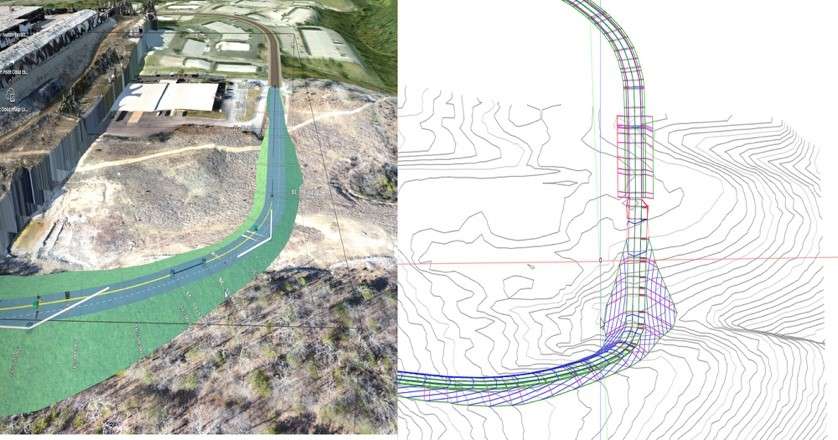

تفاوت های اینفراورک و Civil3D
نسخه های جدیدتر Infraworks قابلیت های قابل توجهی را اضافه کرده اند که مهمترین آنها Model Builder است. با Model Builder، اکنون می توان یک منطقه پروژه را تقریباً در هر نقطه از کره زمین انتخاب کرده و Infraworks هرگونه داده ای را که در ظرفیت جستجوی آن وجود دارد جمع آوری کرده و مدل اصلی را ایجاد می کند. در حالی که اطلاعات موجود بسته به محل پروژه متفاوت است، Infraworks به طور کلی کار بسیار خوبی را برای تولید مدل انجام می دهد، حتی در یک منطقه نسبتاً بزرگ. این یکی از تمایزهای کلیدی بین Infraworks و Civil 3D است.
می توان بسیاری از این اطلاعات را جمع آوری کرده و از آنها در طراحی Civil 3D استفاده کرد اما زمان بر است و محیط مدل سازی در Civil 3D به اندازه آنچه در Infraworks وجود دارد روان نیست. Civil 3D در محیط DWG کار می کند، در حالی که Infraworks یک برنامه پشتیبانی شده از پایگاه داده و آنلاین است.
Civil 3D یک نرم افزار طراحی دقیق است و زمانی که ناحیه مدل کوچک است، بهتر کار می کند. مقیاس بندی مدل های Civil 3D در یک منطقه بزرگ همیشه چالش برانگیز بوده و هست. در حالی که تعدادی استراتژی برای بهینه سازی محیط Civil 3D وجود دارد، هنگامی که اندازه نقشه ها بیش از حد بزرگ شود، همه چیز به هم می ریزد. از آنجا که Infraworks در محیط طراحی کار نمی کند، این محدودیت ها مانع آن نمی شوند.
Infraworks و Civil3D
Civil3D یا InfraWorks؟
مدتی است که از Civil 3D برای همه چیز، از طراحی مفهومی تا تولید طرح نهایی استفاده می شود. در حالی که بسیاری از اشیاء Civil 3D سه بعدی هستند، کاربران عمدتاً در پلان و نما در طول فرآیند طراحی کار می کنند. البته این امکان وجود دارد که مدل متریال دهی و رندرگیری شود و در اطراف آن و در امتداد جاده ها حرکت کرد و …، اما این را نمی توان به عنوان یک زمینه سه بعدی کامل در نظر گرفت. Infraworks همه چیز را متفاوت می بیند و کاربران همیشه در یک چارچوب سه بعدی پویا کار می کنند و اشیاء موجود و طراحی شده را در یک زمینه دنیای واقعی نمایشی مشاهده می کنند.
گنجاندن راه، پل و زهکشی و تکامل مستمر آنها، Infraworks را برای طراحی دقیق تر در مراحل اولیه پروژه مناسب می کند. مسلماً، این ابزارها هنوز کامل نیستند، اما در هر نسخه (که به صورت سه ماهه است ، بنابراین به طور کلی شتاب زیادی دارد) قابلیت هایی را به دست می آورند.
تفاوت عملکردی
عملکردهایی مانند تجزیه و تحلیل ترافیک و حرکت چیزی نیست که در محیط Civil 3D غیرممکن باشد، اما انجام آنها در مدل Infraworks به شما امکان می دهد نتایج را در زمینه وسیع تر و غنی تری مشاهده کنید. میزان اطلاعات واقعی ممکن است در هر دو مورد یکسان باشد، اما مشاهده نتایج به عنوان بخشی از یک مدل فعال به روشن شدن رابطه آنها با سایر اجسام درون مدل کمک می کند.
در حال حاضر، بنظر می رسد که Infraworks جایگزین Civil 3D در آینده نزدیک نخواهد بود، اگرچه با فناوری های سریع در حال تغییر ، پیش بینی اینطور موارد دشوار است. در حال حاضر این دو محصول یکدیگر را تکمیل می کنند، یکی برای مفهوم و طراحی سریع، و دیگری برای طراحی دقیق و تهیه نقشه های مهندسی برای اجازه و ساخت بخشهای منتخب از کل منطقه.
InfraWorks و Revit
در نسخه های اخیر رویت، یک دیسیپلین جدید تحت عنوانInfraworks اضافه شده است. این به این معنی است که هنگامی که مدلی را از اینفراورکز یه رویت وارد می کنیم، رویت هر عنصر را در دسته ی مخصوص به خود شناخته و این موضوع بسیار به ارتباط قویتر این ۲ نرم افزار کمک می کند..
سیستم مورد نیاز برای اینفراورک
| Operating System | Microsoft® Windows® ۱۰ ۶۴-bit Enterprise or Pro |
| CPU Type | Dual-core Intel® Core™۲ or equivalent AMD processor (Quad-core Intel® Core™ i7, 6-core Intel® Xeon®, or better processor highly recommended); to use the ray traced rendering functionality, CPU must support SSE 4.1 |
| Memory | ۸ GB RAM minimum (16+ GB recommended) |
| Display Resolution | ۱,۲۸۰ x 720 or greater (1,440 x 900+ recommended) |
| Display Card | Any DirectX® ۱۰.۱ capable graphics card with 2 GB (or more) graphics memory, supporting 8x Antialiasing (8x AA), such as NVIDIA Quadro® ۵۰۰۰ or 6000 for desktops and NVIDIA Quadro 2000M or GeForce® GT 650M for laptops; (Any DirectX 10.1 capable graphics card with 1 GB graphics memory supporting 2x antialiasing (2x AA) minimum) |
| Disk Space | ۱۶ GB |
| Pointing Device | Microsoft-compliant mouse |
| Media | DVD or download file |
| Browser | Google Chrome™ (latest), or Firefox® (latest) |
| Internet | Internet connection for full online help and learning materials accessibility and Autodesk® Cloud services |
قایلیت های اینفراورک
- دسته بندی رنگی: طبقه بندی بصری عناصر براساس ویژگی ها
- مقاطع مختلف از جاده: بررسی جزییات طراحی جاده در مقاطع
- جاده های آماده: طراحی و مدلسازی جاده هایی با حاشیه، خطوط، شانه ها
- مدلسازی عناصر پارامتریک در Inventor و وارد کردن به مدل در اینفراورک
- تغییرات مصالح جاده: تغییر شیب ها و مصالح اعمال شده برای بخش های مختلف کنار جاده ها
- طراحی دوربرگردان: طراحی راحت یک تقاطع را به سبک دوراهی
- طراحی پل مبتنی بر اجزا: ویرایش عرشه ها و تیرهای پل را مستقل از سایر اجزای پل
- اتصال Autodesk و ArcGIS: افزودن محتوای ArcGIS را به مدل های InfraWorks
- ایجاد نمای بزرگنمایی شده از یک جاده
- ایجاد ویژگی ها از ابر نقاط: استخراج ویژگی های خطی از ابر نقاط.
- انتقال ویژگی های خطی، عمودی و شبکه زمین به Civil 3D
- ایجاد زمین از ابر نقاط: ایجاد داده ها را در زمینه مدل
- واردات خودکار داده ها و ایجاد مدل: ایجاد مدل های پایه از GIS ، Raster ، DGN و SketchUp.
- شبیه سازی سیل: تجزیه و تحلیل پروژه های جاری شدن سیل بر اساس چندین محل ورودی و تغییرات ارتفاع آب در طول زمان.
- شبیه سازی ترافیک: تجزیه و تحلیل جریان ترافیک، نمایش نتایج تجزیه و تحلیل ترافیک و ایجاد انیمیشن های شبیه سازی ترافیک.
- شبیه سازی تحرک: شبیه سازی انیمیشن از مدل های حمل و نقل، پارکینگ، شخصی یا تاکسی
- فاصله و شیب دو بعدی: اندازه گیری فاصله (افقی و عمودی) و شیب بین دو نقطه
- متره و برآورد مواد: محاسبه مقدار کارهای خاکی را در چندین جاده انتخاب شده، محدوده ایستگاه، منطقه مورد نظر یا حق تقدم
- تصاویری واقعی: ایجاد تصاویر و فیلم های واقع بینانه برای درک بهتر نحوه عملکرد پروژه
- ویدئو: انیمیشنی که شامل دید هوایی از چندین ساختمان تجاری، جاده های درختکاری شده و پارکینگ ها است.
