Autodesk Revit MEP یکی از نرم افزارهای مدلسازی اطلاعات ساختمان (BIM) است که توسط Autodesk در سال ۲۰۰۶ برای متخصصانی که در بخش MEP کار می کنند ارائه شد. MEP مخفف کلمات مکانیکی ، الکتریکی و لوله کشی می باشد (MEP = Mechanical-Electerical-plumbing). این ۳ دیسیپلین تحت MEP شناخته می شوند. این بخش نرم افزار رویت از قدرت کافی برای استفاده از اطلاعات پویا در مدل های هوشمند برخوردار است. این نرم افزار برای ساده سازی فرآیند طراحی مهندسی، کارایی بیشتر طراحی و توسعه محصول مورد استفاده قرار می گیرد.

الکتریکال

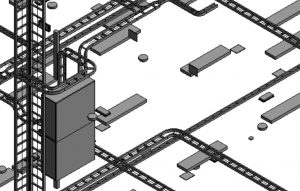

رویت در بخش الکتریکال دارای نرم افزارهای مدلسازی زیادی نیست و مجموعا کمتر از ۱۰ ابزار مدلسازی برای این دیسیپلین تعریف شده که کارآمد و کافی می باشد. قدرت رویت در بخش الکتریکال در بخش اطلاعاتی و داده ها مشخص می شود. مثلا در رویت سیم ها مدلسازی نمی شوند و فقط در دیدهای ۲ بعدی میتوان آنها را ترسیم نموده و اطلاعات تخصصی لازم را برای آنها تعریف کرد. رویت مپ سیستم ها را شناخته و می تواند با توجه به پارامترها و اطلاعات ورودی قطر سیم های مورد نیاز مدار را محاسبه کند.

در رویت کلیه تابلو برق ها و همه ی تاسیسات برقی را میتوان مدلسازی و اطلاعات لازم را در آنها وارد نمود و خروجی گرفت.

مکانیکال

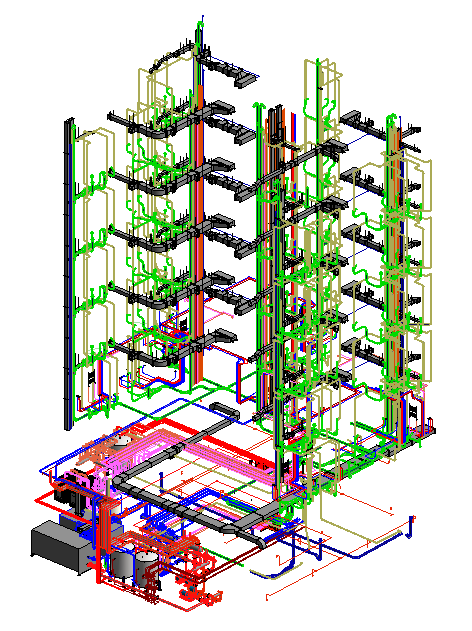

در رویت مپ مکانیکال تمامی تاسیسات مکانیکی و لوله کشی ها را می توان مدلسازی نمود، اطلاعات مورد نیاز را وارد کرده و از آنها خروجی گرفت. در این بخش می توان بارهای سرمایش و گرمایش ساختمان را شبیه سازی و محاسبه نمود. میتوان این محاسبات را به دیگر نرم افزارها مانند دیزاین بیلدر منتقل کرده و استفاده نمود.

مدلسازی

مدلسازی تاسیسات مکانیکی و الکتریکی در رویت مپ با سرعت بالایی انجام می گیرد چرا که در مدلسازی لوله ها تمامی اتصالات و در مدلسازی کاندوییت ها در الکتریکال همه ی خم ها بصورت خودکار انجام می گیرند.

یکی از مهمترین دلایل مدلسازی الکتریکال و مکانیکال پروژه ها در رویت، بررسی تداخلات می باشد. رفع تداخلات در هنگام اجرا می تواند هزینه های زمانی و مالی زیادی به پروژه تحمیل کند; به همین دلیل رفع تداخلات قبل از اجرا بسیار با صرفه می باشد. بررسی تداخلات را می تواند در خود نرم افزار رویت انجام داد اما معمولا در نرم افزار نویس ورکز که یک نرم افزار مدیریتی می باشد انجام می گیرد چرا که نویس ورکز برای بررسی تداخلات بسیار سریعتر و بهتر ار رویت عمل می کند.

در رویت مکانیکال می توان کانال ها و لوله ها را به جای مدلسازی با ابزارهای رویت با فابریکیشن ها مدلسازی نمود. مدلسازی با فابریکیشن بسیار با کیفیت بیشتری (LOD بالاتری) نسبت به ابزارهای رویت انجام میگیرد اما نکته ای که حائز اهمیت است این است که در خود نرم افزار رویت نمی توان تداخل فابریکیشن ها را با دیگر عناصر بررسی نمود و حتما باید این عمل در نرم افزار نویس ورکز انجام بگیرد.

در این مقاله سعی شد رویت مپ معرفی شده و قابلیت های آن مورد بررسی قرار بگیرد.در
