رویت استراکچر در سال ۲۰۰۵ توسط شرکت اتودسک معرفی شد. Revit استراکچر یکی از بخش های نرم افزار Revit است که برای مدلسازی سازه ساختمان ها توسعه پیدا کرده است. Revit استراکچر به متخصصان این حوزه اجازه می دهد تا طرح های دقیق و اتصالات فلزی و بتنی را ایجاد کنند.

در گردش کار بیم، یکپارچکی همه ی اطلاعات مربوط به پروژه بسیار مهم است و مدلسازی همه ی دیسیپلین های ساختمان در یک نرم افزار کمک بسیار زیادی به یکپارچگی اطلاعات می کند و به همین دلیل است که رویت در بین همه ی نرم افزارهای بیم کاربران بسیار زیادی دارد. در این مقاله به توضیح بخش ساره نرم افزار رویت می پردازیم.

رویت استراکچر می تواند با نرم افزارهای محاسباتی مانند روبوت استراکچر، ایتبس و… ارتباط داشته باشد و فایل های مدل شده می توانند برای آنالیز و طراحی به دیگر نرم افزارها منتقل شده و پس از انالیز و طراحی مقاطع دوباره به رویت وارد شوند.

توانایی مدلسازی رویت استراکچر

با ابزارهای متنوعی که این بخش از رویت در اختیار کاربر قرار می دهد می توان کلیه بخش های سازه ای مانند تیر، ستون، سقف ها، خرپاها و… با بالاترین دقت مدلسازی نمود. در اسکلت فلزی با رویت می توان کلیه مقاطع و اتصالات و در اسکلت بتنی نیز می توان کلیه میلگرد ها با همه ابعاد و مقاطع، کوپلرها و … را مدلسازی نمود.

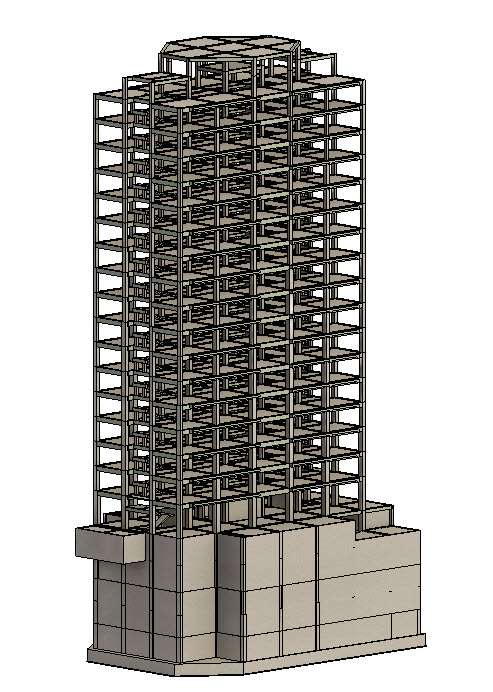

اسکلت بتنی

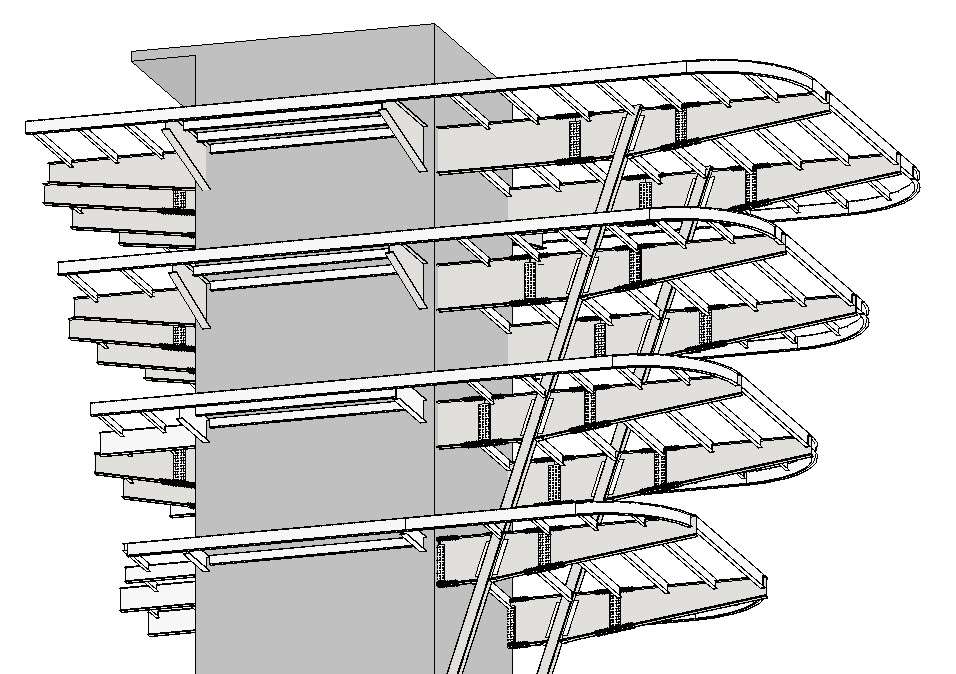

اسکلت فلزی

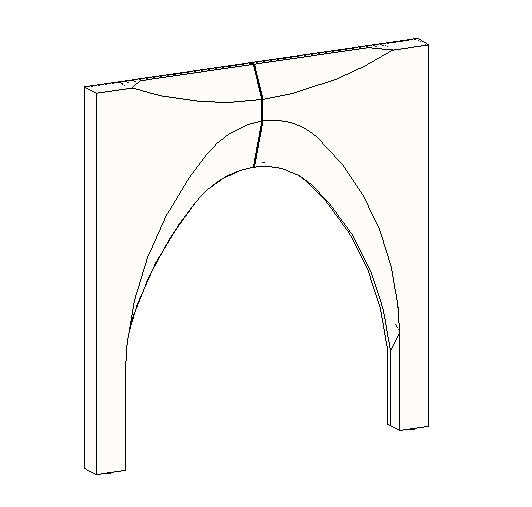

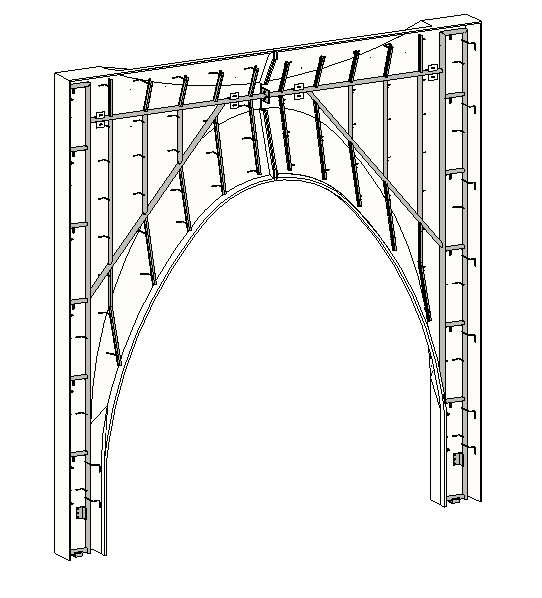

قطعه پیش ساخته GFRC

توانایی دیتیلینگ رویت استراکچر

دیتیلینگ در رویت هم برای اسکلت بتنی و هم برای اسکلت فلزی فرایندی زمانبر و طولانی می باشد. اما با داینامو یا پلاگین های موجود می تواند به راحتی و با سرعت نقشه های اجرایی را خروجی گرفت.

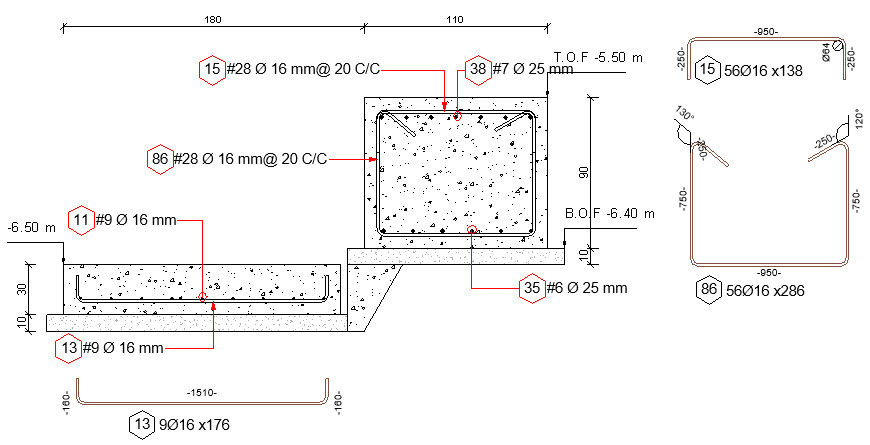

اسکلت بتنی

برای اسکلت بتنی با استفاده از پلاگین هایی مانند سافیستیک، به راحتی و بسیار سریع می توان نقشه های اجرایی را از فایل مدل شده خروجی گرفت.

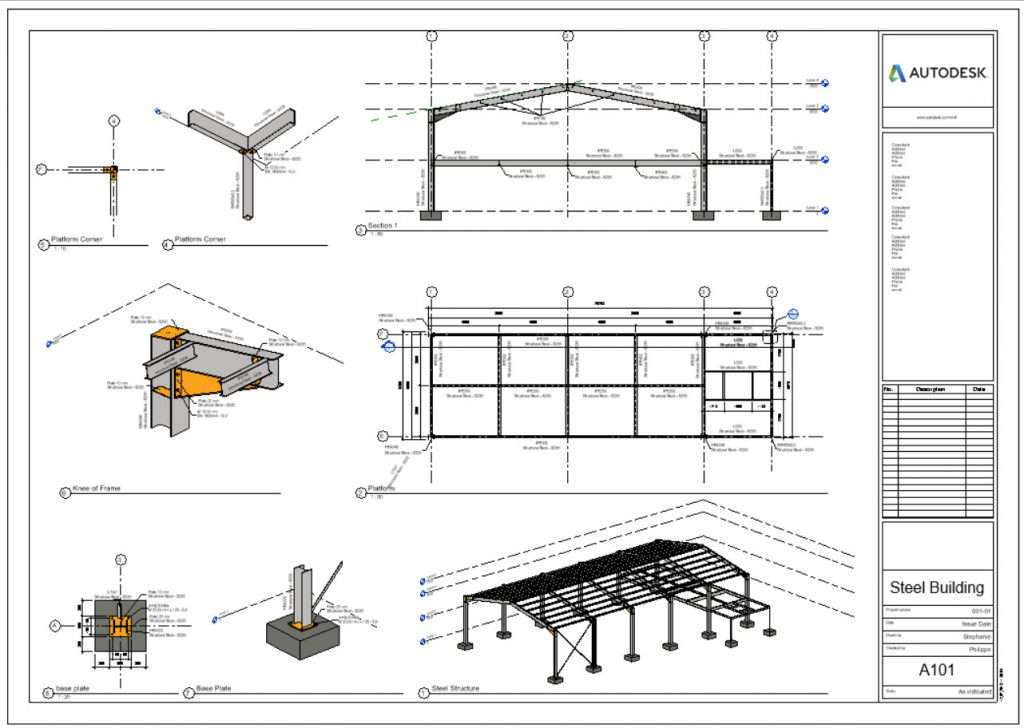

اسکلت فلزی

شاپ اسکلت فلزی و خروجی گرفتن نقشه های اجرایی از رویت استراکچر نسبت به نرم افزارهایی که فقط اسکلت فلزی مدلسازی و شاپ می کنند، کاری زمانبر می باشد; به همین دلیل می توان پس از مدلسازی فایل را به نرم افزارهایی مانند ادونس استیل منتقل کرده و در آنجا به سرعت نقشه های اجرایی را تولید نمود.

سازه های پیش ساخته

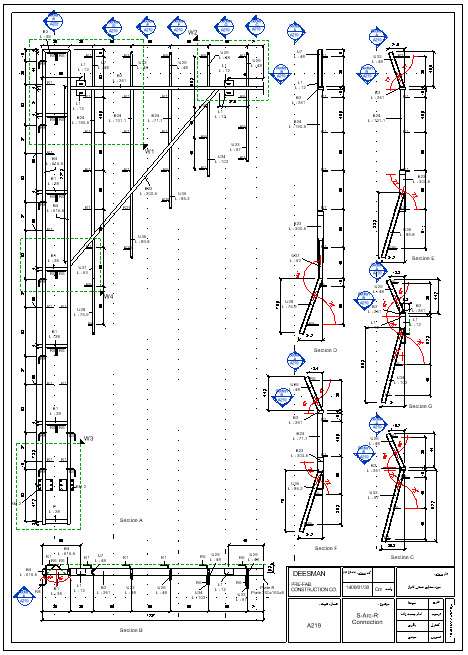

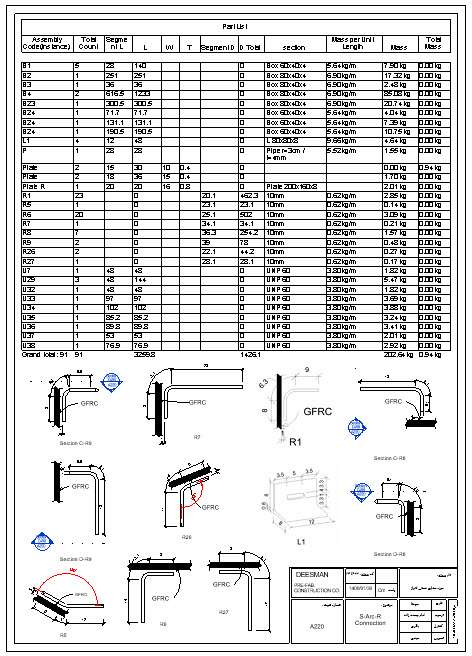

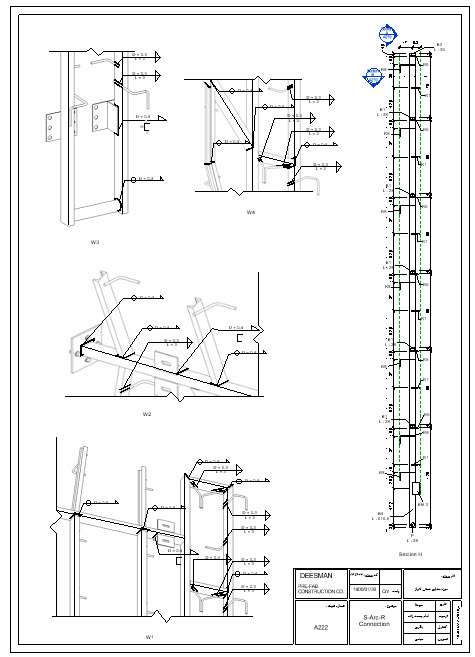

رویت استراکچر در مدلسازی و دیتیلینگ اتصالات خاص سازه های پیش ساخته بسیار قدرتمند است و به اشکال مختلف می توان از فایل مدل شده نقشه های اجرایی خروجی گرفت.

استفاده رویت استراکچر در پیش ساخته سازی

در مبحث پیش ساخته سازی رویت استراکچر بسیار قدرتمند می باشد; مخصوصا در نسخه ۲۰۲۲ که تب Precast به رویت اضافه شده است که مخصوص پیش ساخته سازی می باشد. Precast در نسخه های قبل به صورت پلاگین وجود داشت که در این نسخه به صورت ابزارهای اصلی رویت تعریف شده است.

همانطور که می دانید در پیش ساخته سازی خود ساختمان یا پیش ساخته سازی نما مانند نمای GFRC و … معمولا دتیل ها و اتصالات تعریف شده عمومی وجود ندارد و برای هر ساختمان و یک بخش خاص یک دیتیل خاص طراحی و اجرا می شود. رویت استراکچر در مدلسازی، متره و دتیلینگ این نوع خاص اتصالات بسیار قدرتمند می باشد.

متره و برآورد

رویت استراکچر کلیه اتصالات و مقاطع را در اسکلت فلزی و کلیه میلگردها و احجام بتن و … را در اسکلت بتنی می تواند با دقت بسیار بالا متره و برآورد کند.مقدار دقت متره و خروجی رویت ارتباط مستقیمی با دقت مدلسازی دارد.

در این مقاله سعی شد بخش استراکچر نرم افزار رویت معرفی گردد.
